Подшипники и их виды

18 Февраля 2009

Подшипником называют устройство, представляющее собой часть опоры, поддерживающей вал, ось или другую подобную конструкция. Подшипник предназначен для фиксации такого вала в пространстве, обеспечивает его свободное вращение, качание либо линейное смещение при минимальных потерях энергии на трение. Кроме того, подшипник предназначен для восприятия и передачи механических нагрузок на другие элементы конструкции. При этом, опору, снабженную упорным подшипником, принято называть подпятником.

Среди всего множества конструкций подшипников выделяют следующие основные типы:

  • Подшипники качения;
  • Подшипники скольжения;
  • Гидростатические подшипники;
  • Гидродинамические подшипники;
  • Газостатические подшипники;
  • Газодинамические подшипники;
  • Подшипники магнитные.

В современном же машиностроении используют, главным образом, подшипники качения и скольжения.

Подшипники качения

В состав подшипника качения входят два кольца, комплект тел качения и сепаратор, предназначенный для удержания тел качения на фиксированных расстояниях друг от друга. Однако, иногда используют и подшипники без сепаратора. Внутренняя поверхность наружного кольца и наружная поверхность внутреннего кольца снабжаются желобами – дорожками качения, предназначенными для движения тел качения в процессе работы подшипника.

В некоторых машинах и механизмах для увеличения точности работы, жесткости конструкции и снижения ее габаритов используют подшипники совмещенного типа, в которых роль одного из колец подшипника выполняет непосредственно вал (дорожка качения выполняется на валу) или корпусная деталь.

Находят применение и подшипники без сепараторов, в которых используется большое количество тел качения. Такие подшипники имеют повышенную грузоподъемность, однако, максимальные частоты их вращения заметно ниже, чем у обычных подшипников с сепараторами из-за повышенных потерь на трение.

В подшипниках качения главенствующую роль играет трение качения, т.к. трение скольжения между сепаратором и телами качения, как правило, невелико. Поэтому в подшипниках качения, по сравнению с подшипниками скольжения, наблюдаются значительно меньшие потери энергии, а также меньший механический износ. Подшипники качения закрытого типа (с защитными крышками) почти не требуют какого-либо обслуживания, в то время, как открытые чувствительны к инородным телам, которые способны быстро разрушить подшипник.

Механические нагрузки, действующие на подшипник, принято разделять на радиальные, действующие перпендикулярно оси подшипника, и осевые, действующие вдоль оси подшипника.

Конструкции подшипников

Подшипники качения принято классифицировать по следующим конструктивным признакам:

  • форма тел качения: шарики или ролики, причем ролики могут быть короткими цилиндрическими, игольчатыми, бочкообразными, коническими или витыми (пустотелыми);
  • направление воспринимаемых нагрузок: радиальные, радиально-упорные или осевые нагрузки;
  • рядность движения тел качения: одно-, двух- или четырехрядные;
  • чувствительность к перекосам: самоустанавливающиеся (допускают перекос до 3 градусов) или несамоустанавливающиеся;
  • форма отверстия внутреннего кольца: цилиндрическое или конусное;
  • конструкция корпуса: сдвоенная и другие.

Кроме подшипников основных указанных типов, производятся и некоторые комбинированные модели.

Разновидности подшипников качения

В настоящее время используются следующие основные виды подшипников качения:

  • шариковые подшипники: радиальные, радиальные самоустанавливающиеся - сферические, радиально – упорные, упорные, радиальные, предназначенные для корпусных конструкций;
  • роликовые подшипники с роликами цилиндрической формы могут быть радиальные и упорными;
  • роликовые подшипники с роликами конической формы могут быть упорными и радиально-упорными;
  • роликовые подшипники с роликами сферической формы производятся радиальными самоустанавливающимися и упорными самоустанавливающимися;
  • роликовые подшипники с игольчатыми роликами подразделяются на радиальные игольчатые, упорные игольчатые и комбинированные;
  • прочие подшипники качения делятся на шариковые и роликовые с опорными роликами, роликовые радиально-тороидальные, роликовые радиальные с роликами витого типа, опорно-поворотные подшипники и подшипники комбинированных конструкций.

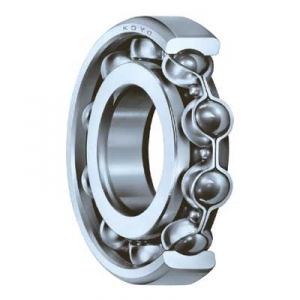

Радиальный шариковый подшипник Радиально-упорный шариковый подшипник с четырёхточечным контактом Самоустанавливающийся двухрядный радиальный шариковый подшипник
Радиальный шариковый подшипник для корпусных узлов Радиальный роликовый подшипник Радиально-упорный роликовый подшипник
Самоустанавливающийся радиальный роликовый подшипник Самоустанавливающийся радиально-упорный роликовый подшипник Самоустанавливающийся двухрядный радиальный роликовый подшипник с бочкообразными роликами(сферический)
Упорный шариковый подшипник Упорный роликовый подшипник Ролики и сепаратор упорного игольчатого подшипника

Условные обозначения подшипников в мире

ISO 15:1998 — Подшипники качения. Радиальные подшипники. Габаритные размеры. Общий вид.

ISO 104:2002 — Подшипники качения. Упорные подшипники. Габаритные размеры и общий вид.

ISO 113:1999 — Подшипники качения. Корпуса опорных подшипников. Габаритные размеры.

ISO 355:1977/Amd 2:1980 — Подшипники качения. Конические роликовые подшипники метрической серии. Габаритные размеры и обозначения серий.

ISO 1132-1:2000 — Подшипники качения. Допуски. Часть 1. Термины и определения.

Система условных обозначений подшипников, принятая в России

Все подшипники, производимые в РФ, маркируются изготовителями согласно требованиям ГОСТ 3189-89.

Маркировка любого подшипника включает семь цифр основного обозначения (при наличии нулевых значений некоторых признаков обозначение может сокращаться вплоть до 2-х цифр) и нескольких знаков дополнительного, которые могут располагаться справа и слева относительно основного обозначения. Причем, дополнительная маркировка слева всегда отделяется от основного обозначения дефисом (тире), а правая дополнительная маркировка всегда первым символом имеет букву. Знаки, как основной, так и дополнительной маркировки следует читать справа налево.

Схема 1 основного условного исполнения для подшипников с диаметром отверстия до 10 мм, кроме подшипников с диаметрами отверстий 0,6, 1,5 и 2,5 мм, которые обозначаются через дробь.

X XX X 0 X X
6 5 4 3 2 1
  1. диаметр отверстия, один знак;
  2. серия диаметров, один знак;
  3. знак ноль;
  4. тип подшипника, один знак;
  5. конструктивное исполнение, два знака;
  6. размерная серия (серия ширин или высот), один знак.

Схема 2 основного условного исполнения для подшипников с диаметром отверстия свыше 10 мм, кроме подшипников с диаметрами отверстий 22, 28, 32 и 500 мм, обозначаемые через дробь.

X XX X X XХ
5 4 3 2 1
  1. диаметр отверстия, два знака;
  2. серия диаметров, один знак;
  3. тип подшипника, один знак;
  4. конструктивное исполнение, два знака;
  5. размерная серия (серия ширин или высот), один знак.

Знаки условного обозначения:

Слева:

  • категория подшипника;
  • момент трения;
  • группа радиального зазора по ГОСТ 21810;
  • класс точности.

Справа:

  • материал деталей;
  • конструктивные изменения;
  • температура отпуска;
  • смазочный материал;
  • требования к уровню вибрации.

Система обозначения диаметров отверстий

Обозначение диаметров отверстий до 10 мм по схеме 1 представляет собой значение номинального диаметра; исключение составляют подшипники с отверстиями диаметром от 0,6 до 2,5 мм, которые обозначаются дробным числом. В других случаях, при дробном значении диаметра отверстия, в обозначении оно округляется до целого значения, а на втором месте в условном обозначении такого подшипника ставится цифра «5». Сферические радиальные двухрядные подшипники, имеющие диаметр отверстия не более 9 мм, маркируются в соответствии с ГОСТ 5720.

По схеме 2 диаметр отверстия, при его значении от 10 до 500 мм, если он кратен 5 обозначается двумя цифрами, представляющими собой частное от деления истинного диаметра на 5.

Подшипники с диаметром отверстий 10, 12, 15, 17 мм имеют в обозначении диаметра, соответственно, числа 00, 01, 02, 03. Если отверстие в диапазоне 10 – 19 мм имеет диаметр, отличный от перечисленных выше, то оно обозначается ближайшим числом из этого ряда, но в этом случае в третьей позиции маркировки будет стоять цифра 9.

Отверстия с диаметрами 22, 28, 32, 500 мм имеют дробные обозначения, например, 602/22 при диаметре отверстия 22 мм.

Отверстия с диаметрами, равными дробным или целым числам, не кратным 5, имеют обозначение в виде округленных до целого частных от деления истинного диаметра на 5. Основное обозначение таких подшипников на третьем месте имеет цифру 9.

Внутренний диаметр подшипников с отверстием от 500 мм имеет обозначение, совпадающее со значением диаметра отверстия в миллиметрах.

Обозначение размерных серий

Размерная серия подшипника — сочетание серий диаметров и ширин (высот), определяющее габаритные размеры подшипника. Для подшипников установлены следующие серии (ГОСТ 3478):

  • диаметров 0, 8, 9, 1, 7, 2, 3, 4, 5;
  • ширин и высот 7, 8, 9, 0, 1, 2, 3, 4, 5, 6.

Перечень серий диаметров указан в порядке увеличения размера наружного диаметра подшипника при одинаковом внутреннем диаметре. Перечень серий ширин или высот указан в порядке увеличения размера ширины или высоты.

Серия 0 в обозначении не указывается.

Нестандартные подшипники по внутреннему диаметру или ширине (высоте) имеют обозначение серии диаметра 6, 7или 8. Серия ширин (высот) в этом случае не проставляется.


Обозначение типов подшипников

Типы подшипников обозначаются согласно таблицы

Тип подшипника Обозначение
Шариковый радиальный 0
Шариковый радиальный сферический 1
Роликовый радиальный с короткими цилиндрическими роликами 2
Роликовый радиальный сферический 3
Роликовый игольчатый или с длинными цилиндрическими роликами 4
Радиальный роликовый с витыми роликами 5
Радиально-упорный шариковый 6
Роликовый конический 7
Упорный или упорно-радиальный шариковый 8
Упорный или упорно-радиальный роликовый 9

Обозначение конструктивного исполнения

Конструктивные исполнения для каждого типа подшипников, согласно ГОСТ 3395, обозначают цифрами от 00 до 99.

Знаки дополнительного обозначения

Слева от основного обозначения ставят знаки:

  • класс точности (7, 8, 0, 6Х, 6, 5, 4, 2);
  • группа радиального зазора по ГОСТ 24810-81 (1, 2…9; для радиально-упорных шариковых подшипников обозначают степень преднатяга 1, 2, 3);
  • момент трения (1, 2…9);
  • категорию подшипников (А, В, С).

Справа от основного обозначения ставят знаки:

  • материал деталей подшипников(например, Е — сепаратор из пластических материалов, Ю — детали подшипников из нержавеющей стали, Я — подшипники из редко применяемых материалов (твердые сплавы, стекло, керамика и т. д.), W — детали подшипников из вакуумированной стали и т. д.);
  • конструктивные изменения(например, К — конструктивные изменения деталей подшипников, М — роликовые подшипники с модифицированным контактом);
  • требования к температуре отпуска (Т, Т1, Т2, Т3, Т4, Т5);
  • смазочный материал закладываемый в подшипники закрытого типа при их изготовлении (например, С1, С2, С3 и т. д.);
  • требования по уровню вибрации (например, Шl, Ш2, ШЗ и т. д.).

Подшипники скольжения

Чаще всего, подшипник скольжения состоит из корпуса с цилиндрическим отверстием, куда вставляется втулка из материала с антифрикционными свойствами. В такой конструкции. обычно, предусмотрена также система смазки, которая обеспечивает поступление смазочного материала в зазор между валом и втулкой подшипника.

Рабочие зазоры в подшипниках, работающих со смазкой, рассчитываются на основе гидродинамической теории. При этом, находится минимальная толщина слоя смазки в микрометрах, температура и давление в этом слое, а также расход смазочного материала. Подшипники различной конструкции, с различными значениями скорости вращения цапфы и в разных условиях эксплуатации могут характеризоваться различными типами трения, которое может быть сухим, граничным, гидродинамическим или газодинамическим. Следует заметить, что даже подшипники с гидродинамическим трением при пуске механизма некоторое время работают в режиме граничного трения.

Смазка относится к числу основных факторов, определяющих надежность и срок службы подшипника. Функцией смазки является: обеспечение минимального трения между подвижными частями, отвод избыточного тепла, защита от неблагоприятных внешних факторов. При этом, смазка может быть: жидкой (синтетические и минеральные масла или вода для подшипников из неметаллических материалов); пластичной (смазки с использованием литиевого мыла или сульфоната кальция); твердой (дисульфид молибдена, графит и пр.); газовой (азот или инертные газы). Самыми высокими эксплуатационными параметрами обладают самосмазывающиеся пористые подшипники, которые изготовлены по технологии порошковой металлургии. Такой пористый подшипник, будучи пропитанным маслом, в процессе работы нагревается и смазка выдавливается из пор в рабочий зазор на трущиеся поверхности. В нерабочем состоянии такой подшипник остывает и смазка снова уходит в его поры.

В зависимости от допустимого направления рабочих нагрузок, подшипники разделяют на осевые (упорные) и радиальные.

Подшипники мехатронные

В 90-х годах прошлого столетия появились подшипники качения нового типа – мехатронные, которые также назывались сенсорными. В состав мехатронного подшипника входит механическая часть (собственно подшипник) и электронная, включающая датчик и энкодер.

Сегодня все множество мехатронных подшипников принято делить на три категории:

  • с датчиком скорости вращения;
  • с позиционным датчиком, позволяющим измерять скорость, угловое положение, количество оборотов и направление вращения;
  • с датчиком моментов.

В настоящее время подшипники этого типа находят все большее применение в автомобилях и промышленных установках.

Первыми широкое распространение получили мехатронные подшипники модели ASB - Active Sensor Bearing компании SNR. Это подшипники для ступиц автомобилей, оснащенные встроенными датчиками скорости.

К главным преимуществам мехатронных подшипников ASB можно отнести:

  • способность измерять небольшие скорости вращения колес (практически от нуля);
  • небольшой вес и габариты ступиц;
  • простота установки подшипников;
  • возможность использования унифицированных деталей и узлов.

Перечень ГОСТов

1. ГОСТ 520—2002 Подшипники качения. Общие технические условия.

2. ГОСТ 831-75 Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры.

3. ГОСТ 832-78 Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры.

4. ГОСТ 2893-82 Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры.

5. ГОСТ 3189-89 Подшипники шариковые и роликовые. Система условных обозначений.

6. ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

7. ГОСТ 3395-89 Подшипники качения. Типы и конструктивные исполнения.

8. ГОСТ 3478-79 Подшипники качения. Основные размеры.

9. ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия.

10. ГОСТ 4252-75 Подшипники шариковые радиально-упорные двухрядные. Основные размеры.

11. ГОСТ 4657-82 Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования.

12. ГОСТ 5377-79 Подшипники роликовые радиальные с короткими цилиндрическими роликами без внутреннего или наружного кольца. Типы и основные размеры.

13. ГОСТ 5721-75 Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры.

14. ГОСТ 6364-78 Подшипники роликовые конические двухрядные. Основные размеры.

15. ГОСТ 6870-81 Подшипники качения. Ролики игольчатые. Технические условия.

16. ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия.

17. ГОСТ 7634-75 Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры.

18. ГОСТ 7872-89 Подшипники упорные шариковые одинарные и двойные. Технические условия.

19. ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры.

20. ГОСТ 8338-75 Подшипники шариковые радиальные однорядные. Основные размеры.

21. ГОСТ 8419-75 Подшипники роликовые конические четырехрядные. Основные размеры.

22. ГОСТ 8530-90 Подшипники качения. Гайки, шайбы и скобы для закрепительных втулок. Технические условия.

23. ГОСТ 8545-75 Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры.

24. ГОСТ 8882-75 Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия.

25. ГОСТ 8995-75 Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры.

26. ГОСТ 9592-75 Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия.

27. ГОСТ 9942-90 Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия.

28. ГОСТ 13014-80 Втулки стяжные подшипников качения. Основные размеры.

29. ГОСТ 18572-81 Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры.

30. ГОСТ 18854-94 Подшипники качения. Статическая грузоподъемность.

31. ГОСТ 18855-94 Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).

32. ГОСТ 20531-75 Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия.

33. ГОСТ 22696-77 Подшипники качения. Ролики цилиндрические короткие. Технические условия.

34. ГОСТ 23179-78 Подшипники качения радиальные шариковые однорядные гибкие. Технические условия.

35. ГОСТ 23526-79 Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры.

36. ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры.

37. ГОСТ 24297-87 Входной контроль продукции. Основные положения.

38. ГОСТ 24696-81 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры.

39. ГОСТ 24810-81 Подшипники качения. Зазоры.

40. ГОСТ 24850-81 Подшипники шариковые радиальные однорядные с двумя уплотнениями, с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры.

41. ГОСТ 24955-81 Подшипники качения. Термины и определения.

42. ГОСТ 25255-82 Подшипники качения. Ролики цилиндрические длинные. Технические условия.

43. ГОСТ 25256-82 Подшипники качения. Допуски. Термины и определения.

44. ГОСТ 25455-82 Подшипники качения. Втулки закрепительные и стяжные. Технические условия.

45. ГОСТ 27057-86 Подшипники упорные роликовые конические одинарные. Основные размеры.

46. ГОСТ 27365-87 Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры.

47. ГОСТ 28428-90 Подшипники радиальные шариковые сферические двухрядные. Технические условия.

48. ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу.

49. ГОСТ 3635-78 Подшипники шарнирные. Технические условия.

50. ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Основные положения.

Перечень стандартов ISO

МЕЖДУНАРОДНЫЕ СТАНДАРТЫ (СТАНДАРТЫ ISO), ДЕЙСТВУЮЩИЕ ДЛЯ ПОДШИПНИКОВ КАЧЕНИЯ, ШАРНИРНЫХ ПОДШИПНИКОВ И ТЕЛ КАЧЕНИЯ.

В данном материале приводится перечень стандартов, разработанных ISO («International Organization for Standardization» — «Международная организация по стандартизации»). Эти стандарты называются международными. В разработке некоторых из них приняли участие специалисты России (Россия — участник секции ISO номер ТК-4 -"Подшипники качения"). В перечень включены действующие стандарты, за исключением стандартов на самолетные подшипники дюймовой размерности. Не приводятся отмененные и замененные стандарты ISO. Несколько стандартов ISO находятся на стадии утверждения, но пока еще являются проектами. Стандарты ISO содержат ценную информацию о подшипниках, обобщающую мировой опыт. Некоторые стандарты ISO являются основой соответствующих ГОСТов и других стандартов более низкого уровня. Однако формально стандарты ISO в России не являются стандартами прямого действия. Перечень составлен по состоянию на 01.01.2005 г.

1. ISO 15 : 1998 Подшипники качения — Радиальные подшипники — Основные размеры, генеральный план.

2. ISO 76 : 1987 Подшипники качения — Статическая грузоподъемность.

3. ISO Amd. 1 76 : 1999 Подшипники качения — Статическая грузоподъемность — Изменение 1.

4. ISO 104 : 2002 Подшипники качения — Упорные подшипники — Основные размеры, генеральный план.

5. ISO 113 : 1999 Подшипники качения — Корпуса на лапах — Основные размеры.

6. ISO 199 : 1997 Подшипники качения — Упорные шариковые подшипники — Допуски.

7. ISO 246 : 1995 Подшипники качения — Роликовые цилиндрические подшипники — Отдельные упорные кольца — Основные размеры.

8. ISO 281 : 1990 Подшипники качения — Динамическая расчетная грузоподъемность и расчетный ресурс — Часть 1 : Методы расчета.

9. ISO Amd. 1 281 : 2000 Подшипники качения — Динамическая расчетная грузоподъемность и расчетный ресурс — Изменение 1. 10. ISO Amd. 2 281 : 2000 Подшипники качения — Динамическая расчетная грузоподъемность и расчетный ресурс — Изменение 2.

11. ISO 355 : 1997 Подшипники качения — Роликовые конические подшипники метрической серии -Основные размеры и обозначения серий.

12. ISO 464 : 1995 Подшипники качения — Радиальные подшипники с упорным пружинным кольцом -Размеры и допуски.

13. ISO 492 : 2002 Подшипники качения — Радиальные подшипники — Допуски.

14. ISO 582 : 1995 Подшипники качения — Максимальные значения размеров фасок.

15. ISO 683-17 : 1999 Стали термообработанные, легированные и быстрорежущие — Часть 17: Стали для шариковых и роликовых подшипников.

16. ISO 1002 : 1983 Подшипники качения — Самолетные подшипники — Характеристики, основные размеры, допуски, оценка грузоподъемности.

17. ISO 1132-1 : 2000 Подшипники качения — Допуски — Часть 1 : Термины и определения.

18. ISO 1132-2 : 2001 Подшипники качения — Допуски — Часть 2: Принципы и методы измерения и контроля.

19. ISO 1206 : 2001 Подшипники роликовые игольчатые — Легкая и средняя серии — Размеры и допуски.

20. ISO 1224 : 1984 Подшипники качения — Приборные прецизионные подшипники.

21. ISO 2982-1 : 1995 Подшипники качения — Комплектующие детали — Часть 1: Конические втулки -Размеры.

22. ISO 2982-2 : 2001 Подшипники качения — Комплектующие детали — Часть 2: Стопорные гайки и стопорные приспособления — Размеры.

23. ISO 3030 : 1996 Подшипники качения — Радиальные игольчатые ролики с сепаратором в сборе -Размеры и допуски.

24. ISO 3031 : 2000 Подшипники роликовые игольчатые — Упорные игольчатые ролики с сепаратором в сборе, упорные шайбы — Размеры и допуски.

25. ISO 3096 : 1996 Подшипники качения — Игольчатые ролики — Размеры и допуски.

26. ISO Cor. 1 3096 : 1999 Подшипники качения — Игольчатые ролики — Размеры и допуски — Техническая поправка 1.

27. ISO 3228 : 1993 Подшипники качения — Литые и штампованные корпуса для вкладышных подшипников.

28. ISO 3245 : 1997 Подшипники качения — Роликовые игольчатые подшипники со штампованным наружным кольцом без внутреннего кольца — Основные размеры и допуски. 29. ISO 3290 : 2001 Подшипники качения — Шарики — Размеры и допуски.

30. ISO 5593 : 1997 Подшипники качения — Словарь.

31. ISO 5753 : 1991 Подшипники качения — Радиальный внутренний зазор.

32. ISO 5949 : 1983 Стали инструментальные и стали подшипниковые — Микрофотографический метод оценки распределения карбидов с помощью контрольных микрофотоснимков.

33. ISO 6743-2 : 1981 Смазки, промышленные масла и сопутствующие продукты (Класс L) — Классификация -Часть 2: Группа F — Шпиндельные подшипники, подшипники и муфты.

34. ISO 6811 : 1998 Подшипники скольжения сферические — Словарь.

35. ISO Cor. 1 6811 : 1999 Подшипники скольжения сферические — Словарь — Техническая поправка 1.

36. ISO 7063 : 2003 Роликовые игольчатые подшипники — Опорные ролики — Допуски.

37. ISO 7938 : 1986 Авиация — Шариковые подшипники для направляющих роликов тросов управления -Размеры и нагрузки.

38. ISO 7939 : 1988 Авиация — Неметаллические направляющие ролики с шариковыми подшипниками для тросов управления — Размеры и нагрузки.

39. ISO ISO 8443 : 1999 8826-1 : 1989 Подшипники качения — Радиальные шариковые подшипники с бортом на наружном кольце — Размеры борта. Технические чертежи — Подшипники качения — Часть 1 : Общее упрощенное изображение.

40. ISO 8826-2 : 1994 Технические чертежи — Подшипники качения — Часть 2: Детализированное упрощенное изображение.

41. ISO 9628 : 1992 Подшипники качения — Вкладышные подшипники и эксцентрические стопорные кольца.

42. ISO 9758 : 2000 Авиация и космос — Вилкообразные наконечники стальные, с резьбой, для подшипников качения, для тросов управления самолетами — Размеры и нагрузки.

43. ISO 9760 : 2000 Авиация и космос — Вилкообразные наконечники из нержавеющей стали для подшипников качения, для тросов управления самолетами — Размеры и нагрузки.

44. ISO 10285 : 1992 Подшипники качения — Подшипники линейного перемещения — Шариковые рециркулирующие подшипники втулочного типа — Метрическая серия.

45. ISO 10317 : 1992 Подшипники качения — Конические роликовые подшипники — Система обозначений.

46. ISO/TR 10657 : 1991 Пояснительная записка к ISO 76.

47. ISO 10792-1 : 1995 Авиация и космос — Самолетные сферические подшипники скольжения из нержавеющей стали с самосмазывающейся прокладкой — Часть 1 : Метрическая серия.

48. ISO 10792-3 : 1995 Авиация и космос — Самолетные сферические подшипники скольжения из нержавеющей стали с самосмазывающейся прокладкой — Часть 3: Технические условия.

49. ISO 12043 : 1995 Подшипники качения — Однорядные цилиндрические роликовые подшипники — Размеры фасок для колец со скошенным и направляющими бортами.

50. ISO 12044 : 1995 Подшипники качения — Однорядные радиально-упорные шариковые подшипники -Размеры фасок со стороны ненагруженного торца наружного кольца.

51. ISO 12240-1 : 1998 Сферические подшипники скольжения — Часть 1 : Радиальные сферические подшипники скольжения.

52. ISO 12240-2 : 1998 Сферические подшипники скольжения — Часть 2: Радиально-упорные сферические подшипники скольжения.

53. ISO 12240-3 : 1998 Сферические подшипники скольжения — Часть 3. Упорно-радиальные подшипники скольжения.

54. ISO 12240-4 : 1998 Сферические подшипники скольжения — Часть 4. Хвостовики сферических подшипников скольжения.

55. ISO Cor. 1 12240-4 : 1999 Сферические подшипники скольжения — Часть 4. Хвостовики сферических подшипников скольжения — Техническая поправка 1 .

56. ISO 13012 : 1998 Подшипники качения — Подшипники качения линейного перемещения — Шариковые линейные рециркулирующие подшипники — Втулочный тип — Принадлежности.

57. ISO Cor. 1 13012 : 1999 Подшипники качения — Подшипники качения линейного перемещения — Шариковые линейные рециркулирующие подшипники — Втулочный тип — Принадлежности -Техническая поправка 1 .

58. ISO 13411 : 1997 Авиация и космос — Самолетные роликовые игольчатые подшипники и игольчатые опорные ролики — Технические условия.

59. ISO 13416 : 1997 Авиация и космос — Самолетные роликовые игольчатые подшипники — Опорные ролики для скобы, однорядные, с уплотнениями — Метрическая серия.

60. ISO 13417 : 1997 Авиация и космос — Самолетные роликовые игольчатые подшипники — Опорные ролики с хвостовиком, однорядные, с уплотнениями — Метрическая серия.

61. ISO 13790-1 : 2004 Подшипники качения — Подшипники качения линейного перемещения — Часть 1 : Номинальная расчетная динамическая грузоподъемность и расчетная долговечность.

62. ISO 14190 : 1998 Авиация и космос — Самолетные подшипники качения: шариковые и сферические роликовые — Технические требования. 63. ISO 14191 : 1998 Авиация и космос — Самолетные однорядные роликовые сферические самоустанавливающиеся подшипники качения, серии диаметров 3 и 4 -Метрическая серия.

64. ISO 14192 : 1898 Авиация и космос — Самолетные однорядные роликовые сферические самоустанавливающиеся подшипники качения с защитной шайбой, для умеренного режима работы — Метрическая серия.

65. ISO 14195 : 1998 Авиация и космос — Самолетные двухрядные роликовые сферические самоустанавливающиеся подшипники качения, с уплотнением, для трубовидных деталей с высоким сопротивлением кручению, для легкого режима работы -Метрическая серия.

66. ISO 14201 : 1998 Авиация и космос — Самолетные двухрядные шариковые самоустанавливающиеся подшипники качения, серия диаметров 2 — Метрическая серия.

67. ISO 14202 : 1998 Авиация и космос — Самолетные шариковые подшипники качения, жесткие, серии диаметров 0 и 2 — Метрическая серия.

68. ISO 14203 : 1998 Авиация и космос — Самолетные однорядные шариковые подшипники качения, несамоустанавливающиеся, жесткие, серии диаметров 8 и 9 — Метрическая серия.

69. ISO 14204 : 1998 Авиация и космос — Самолетные двухрядные шариковые подшипники качения, несамоустанавливающиеся, жесткие, серия диаметров 0 — Метрическая серия.

70. ISO 14728-1 : 2004 Линейные подшипники — Динамическая и статическая расчетная грузоподъемность -Часть 1 : Шариковые линейные рециркулирующие подшипники.

71. ISO 14728-2 : 2004 Линейные подшипники — Динамическая и статическая расчетная грузоподъемность -Часть 2: Шариковые линейные рециркулирующие подшипники с профильными направляющими.

72. ISO 14728-2 : 2004 Линейные подшипники — Динамическая и статическая расчетная грузоподъемность -Часть 2: Шариковые линейные рециркулирующие подшипники с профильными направляющими.

73. ISO 15241 2001 Подшипники качения — Символы и величины.

74. ISO 15242-1 2004 Подшипники качения — Методы измерения вибрации — Часть 1 : Основные положения.

75. ISO 15242-2 2004 Подшипники качения — Методы измерения вибрации — Часть 2: Радиальные шариковые подшипники с цилиндрическими отверстием и наружной поверхностью.

76. ISO 15243 2004 Подшипники качения — Повреждения и отказы — Термины, характеристики и причины.

77. ISO 15312 2003 Подшипники качения -Допустимая тепловая скорость — Расчет и коэффициенты.

78. ISO/TS 16799 1999 Подшипники качения — Динамическая расчетная грузоподъемность и расчетный ресурс — Нарушение непрерывности в расчете базовой динамической грузоподъемности.

79. ISO 21107 : 2004 Подшипники качения и сферические подшипники скольжения — Структура поиска для электронных баз данных — Характеристики и рабочие критерии, идентифицируемые по словарю признаков.

80. ИСО 1132-1:2000 Подшипники качения. Допуски. Часть 1. Термины и определения.

90. ИСО 1132-2:2001 Подшипники качения. Допуски. Часть 2. Принципы и методы измерения и контроля.

91. ИСО 12240-1:1998 Сферические подшипники скольжения. Часть 1. Радиальные сферические подшипники скольжения.

92. ИСО 12240-2: 1998 Сферические подшипники скольжения. Часть 2. Радиально-упорные сферические подшипники скольжения.

93. ИСО 12240-3:1998 Сферические подшипники скольжения. Часть 3. Упорно-радиальные сферические подшипники скольжения.

94. ИСО 12240-4:1998 (с поправкой) Сферические подшипники скольжения. Часть 4. Хвостовики сферических подшипников скольжения.

95. ИСО 199:1997 Подшипники качения. Упорные шариковые подшипники. Допуски.

96. ИСО 492:2002 Подшипники качения. Радиальные подшипники. Допуски.

97. ИСО 5753:1991 Подшипники качения. Радиальный внутренний зазор.

98. ИСО 76:1987 (с поправкой 1:1999) Подшипники качения. Статическая грузоподъемность.

99. ИСО 15242-4 Подшипники качения. Методы измерения вибрации. Радиальные цилиндрические роликовые подшипники с цилиндрической внутренней и наружной поверхностью.

100. ИСО 15242-1:2004(Р) Подшипники качения. Методы измерения вибрации. Часть 1: Основные положения.

101. ИСО 15242-2:2004(Р) Подшипники качения. Методы измерения вибрации. Часть 2: Радиальные и радиально-упорные шариковые подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью.

102. ИСО 15242-3:2006(Р) Подшипники качения. Методы измерения вибрации. Часть 3: Радиальные сферические и конические роликовые подшипники с цилиндрической внутренней и наружной поверхностью.

По материалам Википедии

Смотрите также:
